Retrofit OCU 3 High for MIB 3 GPS Signal

[cairus]

Ich möchte die Informationen teilen, da ich entweder ein MIB 3 für 8" oder MIB 3 für 9,2" im Leon nachrüsten werde, bzw schon Testläufe hatte.


Welche OCU habe ich im Einsatz:

Hardware Teilenummer: 5WA035284B

Software Teilenummer: 5WA035284E

Es ist wichtig, das die Hardware Teilenummer Index B hat.

Habe den Datensatz vom Ateca in Verwendung sowie die Codierung angepasst.

Benötigt wird folgendes Pin Out:

T36a/12 ---> Klemme 30
T36a/25 ---> Klemme 30
T36a/7 -----> Klemme 31
T36a/35 ---> Ethernet -
T36a/36 ---> Ethernet +
T36a/5 -----> CAN Komfort Low
T36a/6 -----> CAN Komfort High

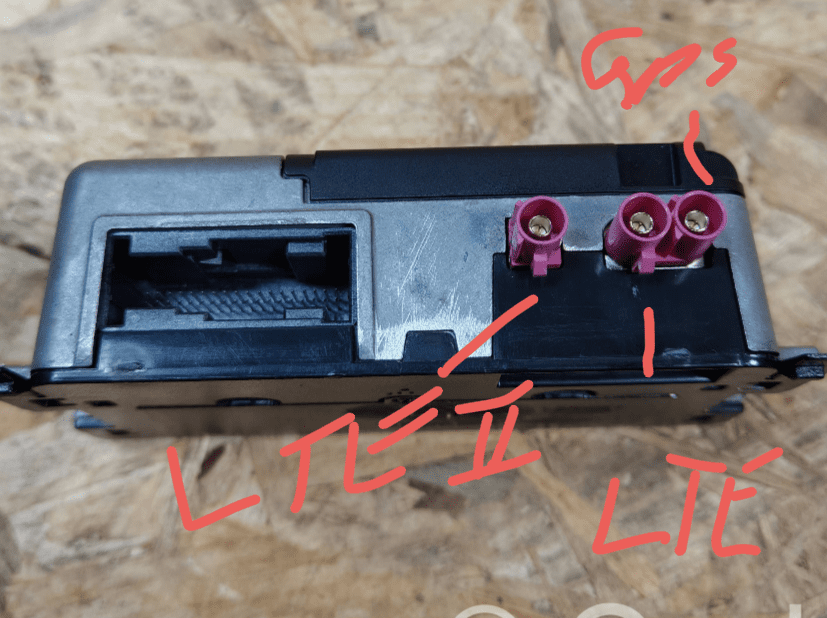

Antennen Anschlüsse, siehe Bild


I'd like to share this information because I'll be retrofitting either an MIB 3 for 8" or MIB 3 for 9.2" in my Leon, and I've already done some test runs.

Which OCU am I using?

Hardware part number: 5WA035284B

Software part number: 5WA035284E

It's important that the hardware part number has index B.

I'm using the data set from the Ateca and have adjusted the coding accordingly.


The following pinouts are required:

T36a/12 ---> Terminal 30

T36a/25 ---> Terminal 30

T36a/7 -----> Terminal 31

T36a/35 ---> Ethernet -

T36a/36 ---> Ethernet +

T36a/5 -----> CAN Comfort Low

T36a/6 -----> CAN Comfort High

Antenna connections, see image
